الوصف الفني المتكامل لتوربين الوطنية

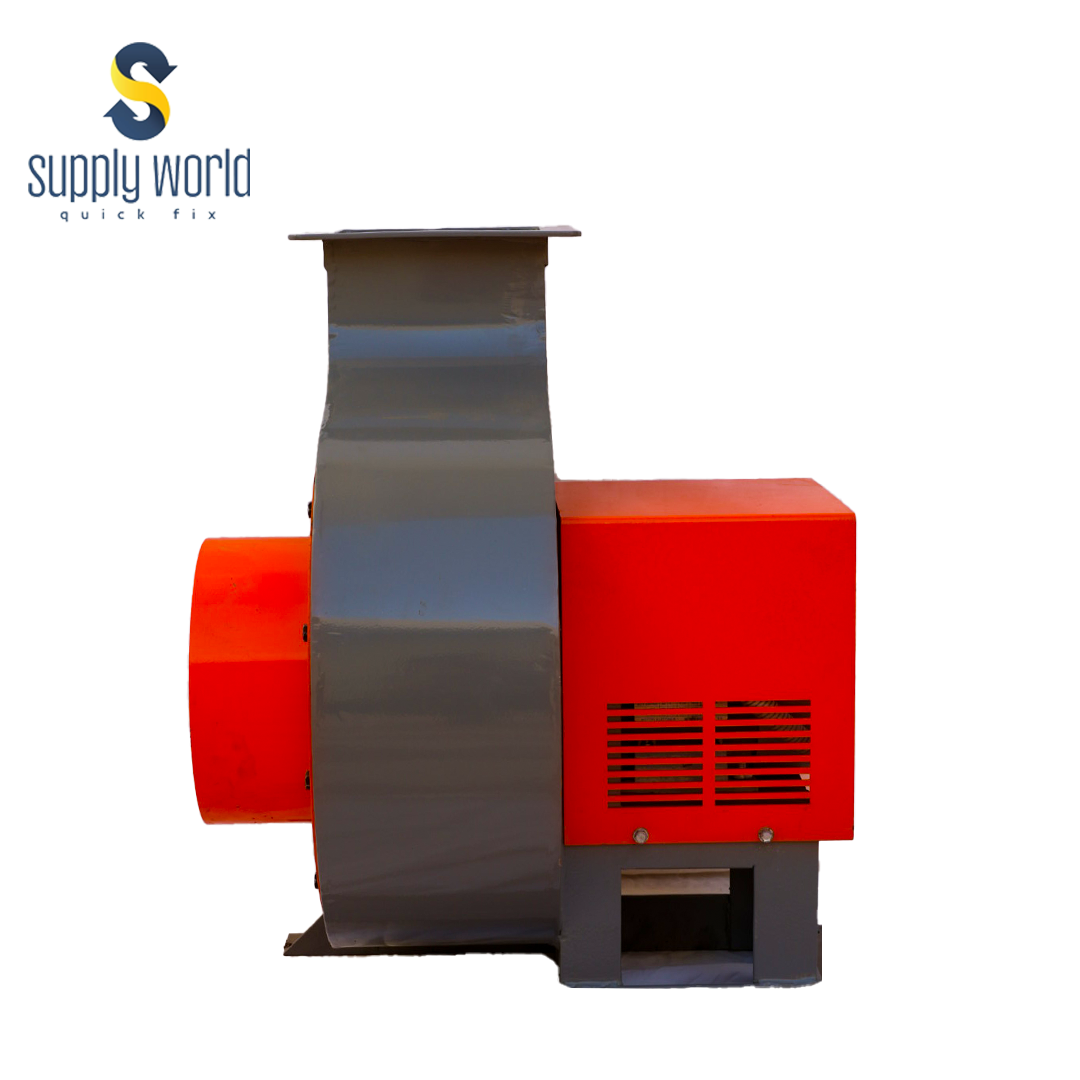

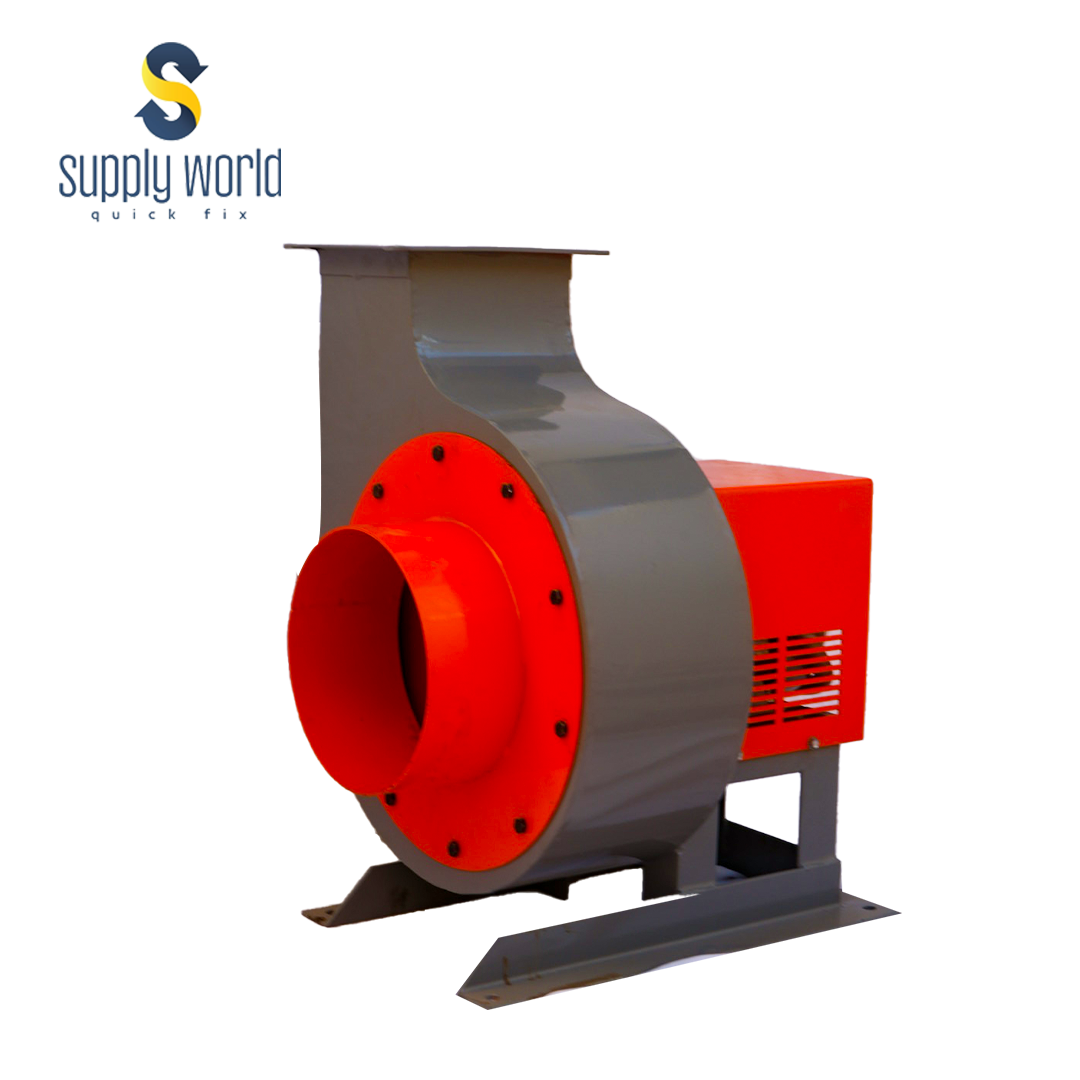

توربين الوطنية موديل D-ARD-BC-5.5-1728 هو الحل الأمثل للتهوية الصناعية المكثفة، حيث يجمع بين الأداء القوي والكفاءة العالية في استهلاك الطاقة. علاوة على ذلك، صُمم هذا التوربين ليعالج كميات ضخمة من الهواء مع ضغط ساكن يصل إلى 600 باسكال، مما يجعله مثاليًا لأنظمة إزالة الأبخرة والدخان في المصانع وورش العمل، فضلاً عن تهوية المستودعات والمساحات الصناعية الواسعة.

 مواصفات الأداء الرئيسية:

• القوة الاسمية: 7.5 حصان (HP)
• معدل تدفق الهواء: 23,000 قدم مكعب في الدقيقة (CFM)
•  – CFM (حسب بطاقة البيانات): 7250 .
• الضغط الساكن (Static Pressure):600 باسكال (Pa)

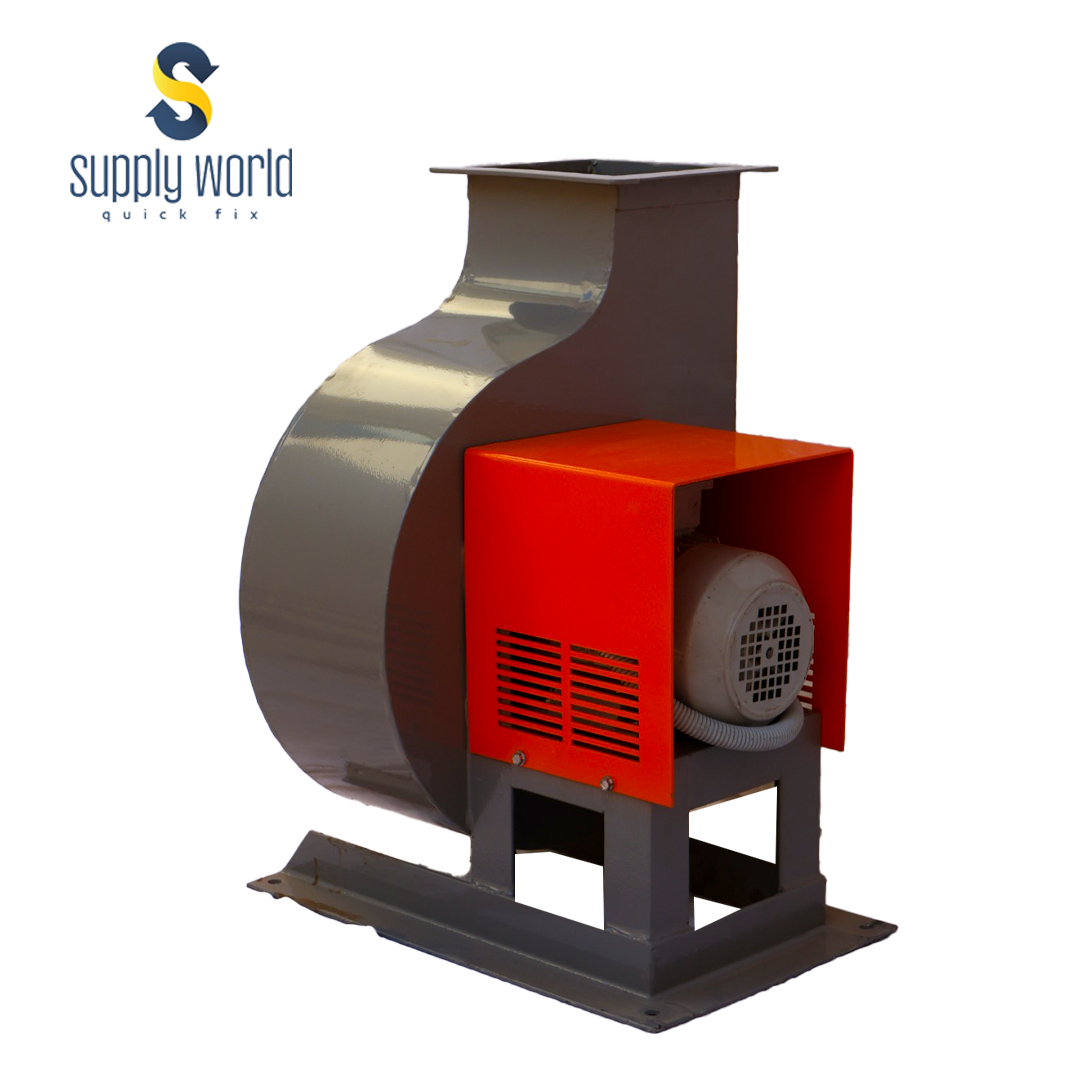

 المحرك الكهربائي (وفقاً للوحة البيانات المرفقة – Atlas Motori Riduttori Srl):

يُجهز التوربين بمحرك كهربائي عالي الجودة من تصنيع شركة Atlas Motori Riduttori Srl، إيطاليا،
والذي يتميز بالمواصفات التالية:

• الشركة المصنعة للمحرك: Atlas Motori Riduttori Srl
• مكان التصنيع: ميلانو (MI)، إيطاليا
• رمز المحرك (3-Mot): AMHE 132B4

الجهد الكهربائي:

•     وصلة النجمة (Y): 380 – 415 فولت عند 60 هرتز
•     وصلة الدلتا (Δ): 220 – 240 فولت عند 60 هرتز
•    القدرة (kW): 5.5 كيلووات (kW)
•     التيار (A):

عند 380 – 415 فولت: 12.32 – 11.33 أمبير

عند 220 – 240 فولت: 21.34 – 19.62 أمبير

فئة الكفاءة (Efficiency Class): IE3 (تتوافق مع معيار IEC 60034-1)، مما يدل على كفاءة عالية في استهلاك الطاقة.

•     الكفاءة الاسمية عند 380 فولت / 60 هرتز:
•    عند الحمل الكامل (1/1): 89.6%
•      عند 3/4 الحمل: 89.6%
•      عند 1/2 الحمل: 87.8%
•     عدد الأقطاب (Pole): 4 أقطاب

سرعة الدوران (r/min): 1752 دورة في الدقيقة (RPM)

معامل القدرة (Cosɸ): 0.83

• فئة العزل (Insulation Class): F (مما يشير إلى تحمل المحرك لدرجات حرارة تشغيل تصل إلى 155 درجة مئوية)
• درجة الحماية (IP Rating): IP55 (حماية ضد الغبار بكميات تضر بالتشغيل وضد رش الماء من أي اتجاه).
• نوع التشغيل: S1 (تشغيل مستمر)
• درجة الحرارة المحيطة القصوى: 50 درجة مئوية
• عامل الخدمة (S.F.): 1.0
• الوزن (Kg): 56 كيلوجرام (خاص بالمحرك)
• تاريخ التصنيع المتوقع للتوربين:2025

الأبعاد والمواصفات الميكانيكية:

• أبعاد القاعدة:87 سم (طول) × 70 سم (عرض)
• ارتفاع المروحة: 103 سم

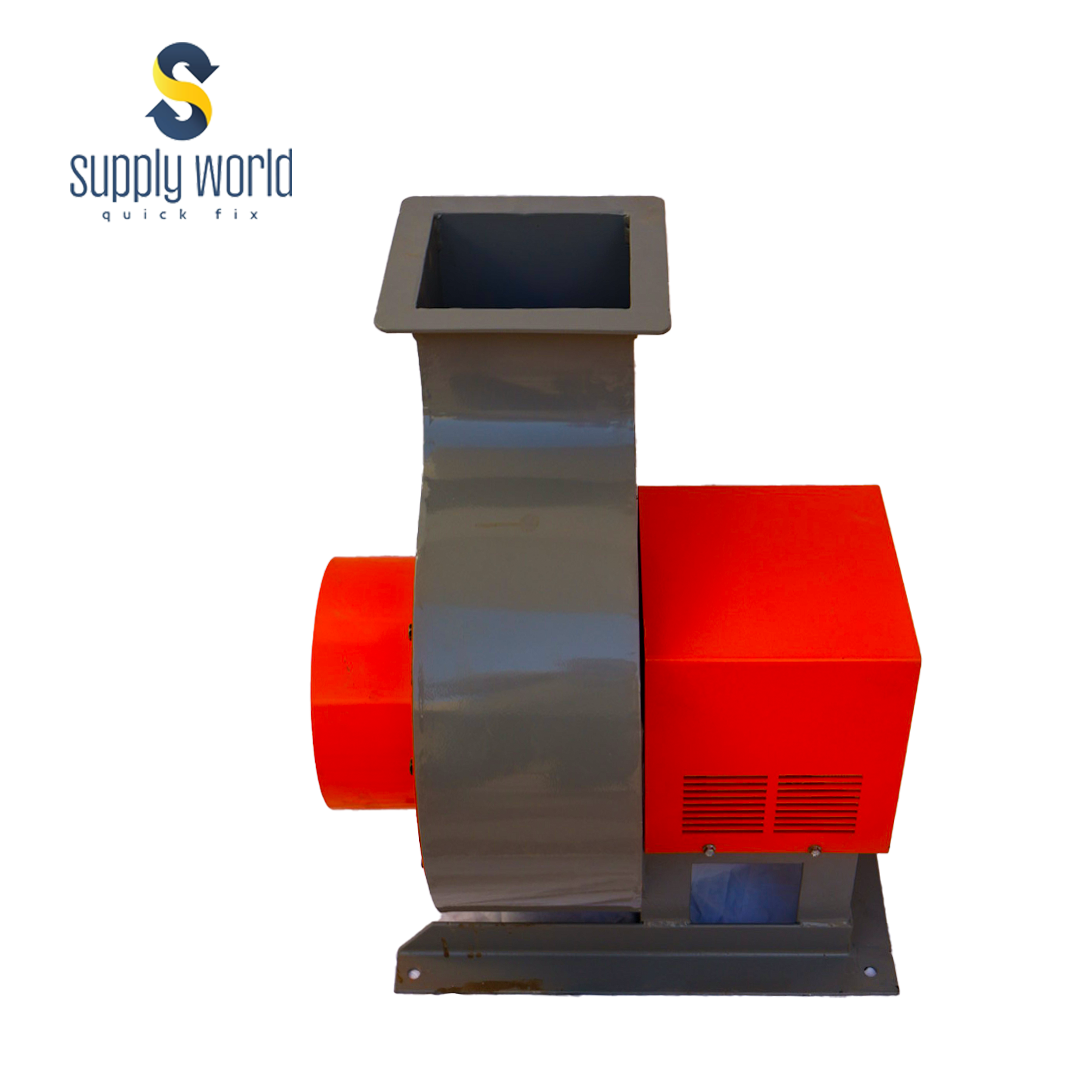

• فتحة خروج الهواء (داخلية): مربعة الشكل، 37 سم × 56 سم
• فتحة خروج الهواء (خارجية):مربعة الشكل، 47.5 سم × 67 سم

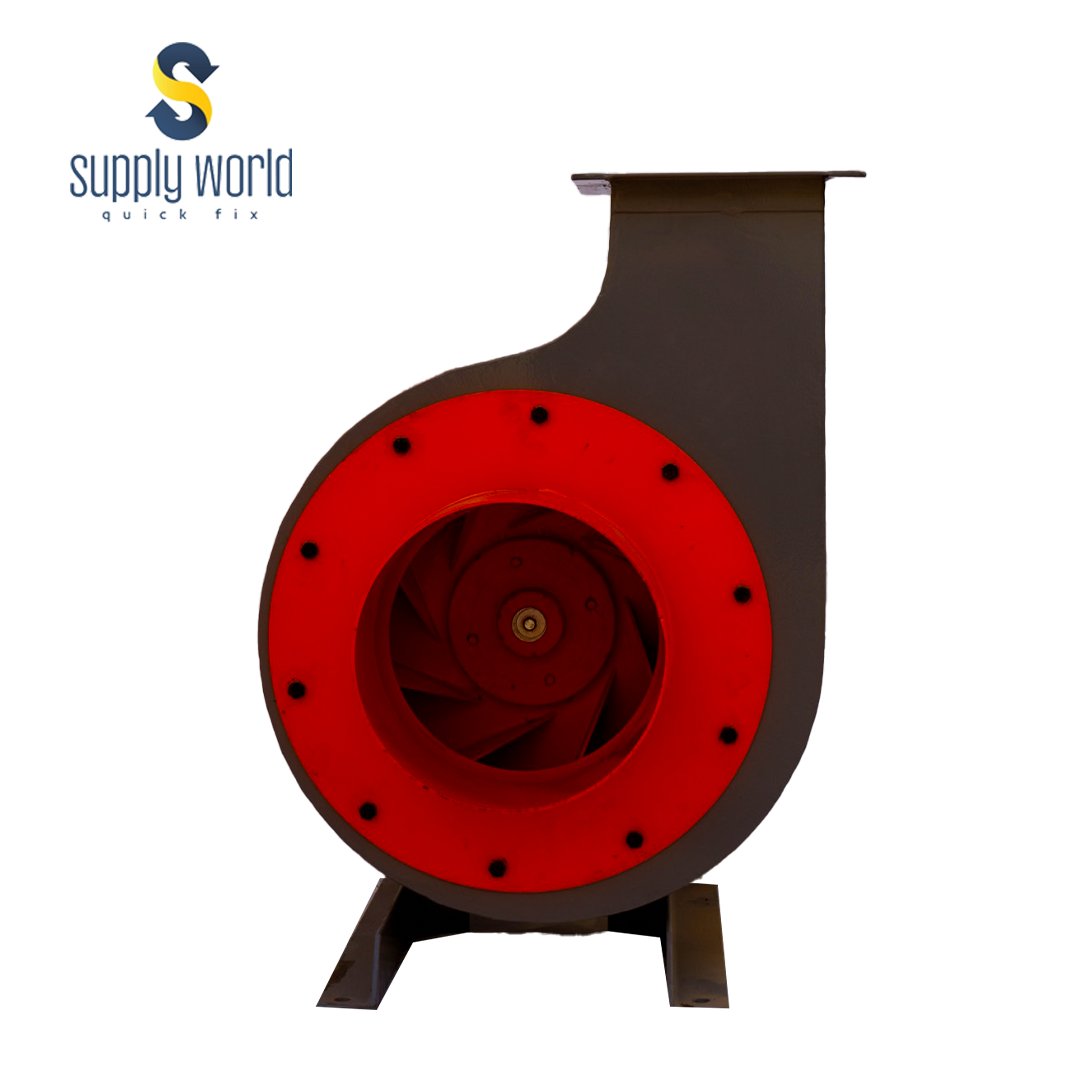

• فتحة سحب الهواء (داخلية): دائرية الشكل، قطر 51 سم
• فتحة سحب الهواء (خارجية): دائرية الشكل، قطر 59.5 سم
• سُمك جسم الحديد: 5 ملم (mm)

 الخصائص الفنية الإضافية:

• رمز المنتج: 00505
• الكفاءة العالية: يعكس تصنيف IE3 للمحرك كفاءة عالية في استهلاك الطاقة، مما يقلل من تكاليف التشغيل.
• المتانة: يُشير سُمك الحديد البالغ 5 ملم، بالإضافة إلى درجة حماية IP55 للمحرك، إلى تصميم متين ومقاوم للظروف الصناعية القاسية.
• المرونة في التركيب: تسمح الأبعاد المحددة للقاعدة ومداخل ومخارج الهواء بالتخطيط الفعال لعملية التركيب والتوصيل بأنظمة الأنابيب.

التطبيقات المحتملة:

• بفضل قدرته العالية على تدفق الهواء وضغطه الساكن، يعتبر هذا التوربين مثالياً للاستخدام في:
•  أنظمة التهوية الصناعية الكبيرة.
•  إزالة الأبخرة والدخان من المصانع وورش العمل.
•  أنظمة سحب الغبار والجسيمات.
•  تهوية المستودعات والمساحات الصناعية الواسعة.
•  أنظمة تكييف الهواء المركزية في المنشآت الصناعية.

لا تتردد في اقتناء توربين الوطنية D-ARD-BC-5.5-1728 الآن من شركة عالم التوريد لتعزيز كفاءة التهوية في منشأتك الصناعية وضمان بيئة عمل صحية وآمنة. اطلبه اليوم واستفد من الأداء القوي، المتانة، واستهلاك الطاقة الفعال.تواصل معنا
